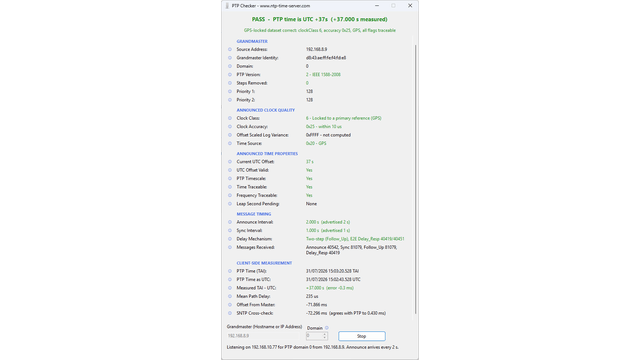

Проверка PTP

Программа формирует полный отчёт о ваших ведущих часах, включая объявленный класс часов, точность часов и источник времени, объявленные свойства времени, тайминг сообщений, а также измеренное смещение и задержку тракта с точки зрения клиента.

Каждое показание сверяется с независимым запросом SNTP, что позволяет убедиться, что шкала времени PTP действительно идёт с правильным смещением относительно UTC.

Ведущие часы:

• Адрес источника : IP-адрес, с которого фактически поступают сообщения Announce.
• Идентификатор ведущих часов : Восьмибайтовый идентификатор ведущих часов, обычно образованный из их MAC-адреса.
• Домен : Номер домена PTP, от 0 до 255. Каждый домен представляет собой независимую систему времени в одной и той же сети.
• Версия PTP : Используемая версия протокола. Версия 2 соответствует IEEE 1588-2008.
• Steps Removed : Количество граничных часов между клиентом и ведущими часами. Ноль означает, что ведущие часы слышны напрямую.
• Приоритет 1 : Первый решающий критерий алгоритма выбора лучших ведущих часов, от 0 до 255. Побеждают меньшие значения. Значение по умолчанию — 128.
• Приоритет 2 : Последний решающий критерий алгоритма выбора лучших ведущих часов, от 0 до 255. Побеждают меньшие значения. Значение по умолчанию — 128.

Объявленное качество часов:

• Класс часов : Показывает, каким образом ведущие часы в настоящий момент прослеживаются до эталона.
  • 6 : Синхронизированы с первичным эталоном, например с GPS.
  • 7 : В режиме удержания после ранее выполненной синхронизации с первичным эталоном.
  • 13 : Синхронизированы с эталоном, специфичным для приложения.
  • 14 : В режиме удержания после ранее выполненной синхронизации с эталоном, специфичным для приложения.
  • 52 и 58 : В режиме удержания и вне допуска.
  • 248 : Значение по умолчанию. Часы работают свободно и не прослеживаются ни до какого эталона.
  • 255 : Только ведомые.
• Точность часов : Собственная оценка ведущих часов того, насколько близко они находятся к своему эталону.
  • 0x20 : В пределах 25 нс.
  • 0x21 : В пределах 100 нс.
  • 0x22 : В пределах 250 нс.
  • 0x23 : В пределах 1 мкс.
  • 0x24 : В пределах 2,5 мкс.
  • 0x25 : В пределах 10 мкс.
  • 0x26 : В пределах 25 мкс.
  • 0x27 : В пределах 100 мкс.
  • 0x28 : В пределах 250 мкс.
  • 0x29 : В пределах 1 мс.
  • 0x2A : В пределах 2,5 мс.
  • 0x2B : В пределах 10 мс.
  • 0xFE : Неизвестна.
• Offset Scaled Log Variance : Мера стабильности хода ведущих часов. Значение 0xFFFF означает, что ведущие часы её не вычисляют.
• Источник времени : Тип эталона, который используют ведущие часы.
  • 0x10 : Атомные часы.
  • 0x20 : GPS или другая ГНСС.
  • 0x30 : Наземное радио.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Установка вручную.
  • 0x90 : Прочее.
  • 0xA0 : Внутренний генератор.

Объявленные свойства времени:

• Текущее смещение UTC : Количество секунд, на которое TAI опережает UTC. На момент написания это 37 секунд.
• Смещение UTC достоверно : Утверждают ли ведущие часы, что объявляемое ими смещение UTC является правильным.
• Шкала времени PTP : Распространяют ли ведущие часы шкалу времени PTP, то есть TAI, а не произвольную местную шкалу.
• Время прослеживаемо : Прослеживается ли распространяемое время до первичного эталона.
• Частота прослеживаема : Прослеживается ли распространяемая частота до первичного эталона.
• Ожидается високосная секунда : Объявлена ли високосная секунда на конец текущих суток и в какую сторону. Последняя минута суток будет тогда содержать 61 или 59 секунд.

Тайминг сообщений:

• Интервал Announce : Измеренный интервал между сообщениями Announce, показанный рядом с интервалом, который объявляют ведущие часы. Значение по умолчанию — 2 секунды.
• Интервал Sync : Измеренный интервал между сообщениями Sync, показанный рядом с интервалом, который объявляют ведущие часы. Значение по умолчанию — 1 секунда.
• Механизм измерения задержки : Работают ли ведущие часы в одношаговом или двухшаговом режиме и измеряется ли задержка тракта из конца в конец или между соседними узлами.
  • Одношаговый : Сообщение Sync содержит собственную метку времени передачи.
  • Двухшаговый : Метка времени передачи приходит отдельным сообщением Follow_Up.
  • E2E : Задержка тракта измеряется до ведущих часов с помощью Delay_Req и Delay_Resp.
  • P2P : Задержка тракта измеряется по каждому участку с помощью Pdelay_Req и Pdelay_Resp.
• Принятые сообщения : Текущий подсчёт сообщений каждого типа, принятых во время теста, который выявит любые пропуски или потери в обмене временем.

Измерение на стороне клиента:

• Время PTP (TAI) : Время, полученное от ведущих часов, по шкале времени PTP.
• Время PTP как UTC : То же время, пересчитанное в UTC с использованием объявленного смещения UTC.
• Измеренное TAI - UTC : Фактически измеренное смещение между двумя шкалами времени с указанием отклонения от объявленного значения. Это позволяет выявить ведущие часы, объявляющие неверное смещение UTC.
• Средняя задержка тракта : Средняя односторонняя сетевая задержка между ведущими часами и клиентом, рассчитанная по обмену Sync и Delay_Resp.
• Смещение относительно ведущих часов : Смещение локальных часов относительно ведущих часов за вычетом средней задержки тракта.
• Перекрёстная проверка SNTP : Независимое измерение SNTP того же узла и степень его совпадения с результатом PTP. Значительное расхождение указывает на проблему с ведущими часами, а не с сетью.
